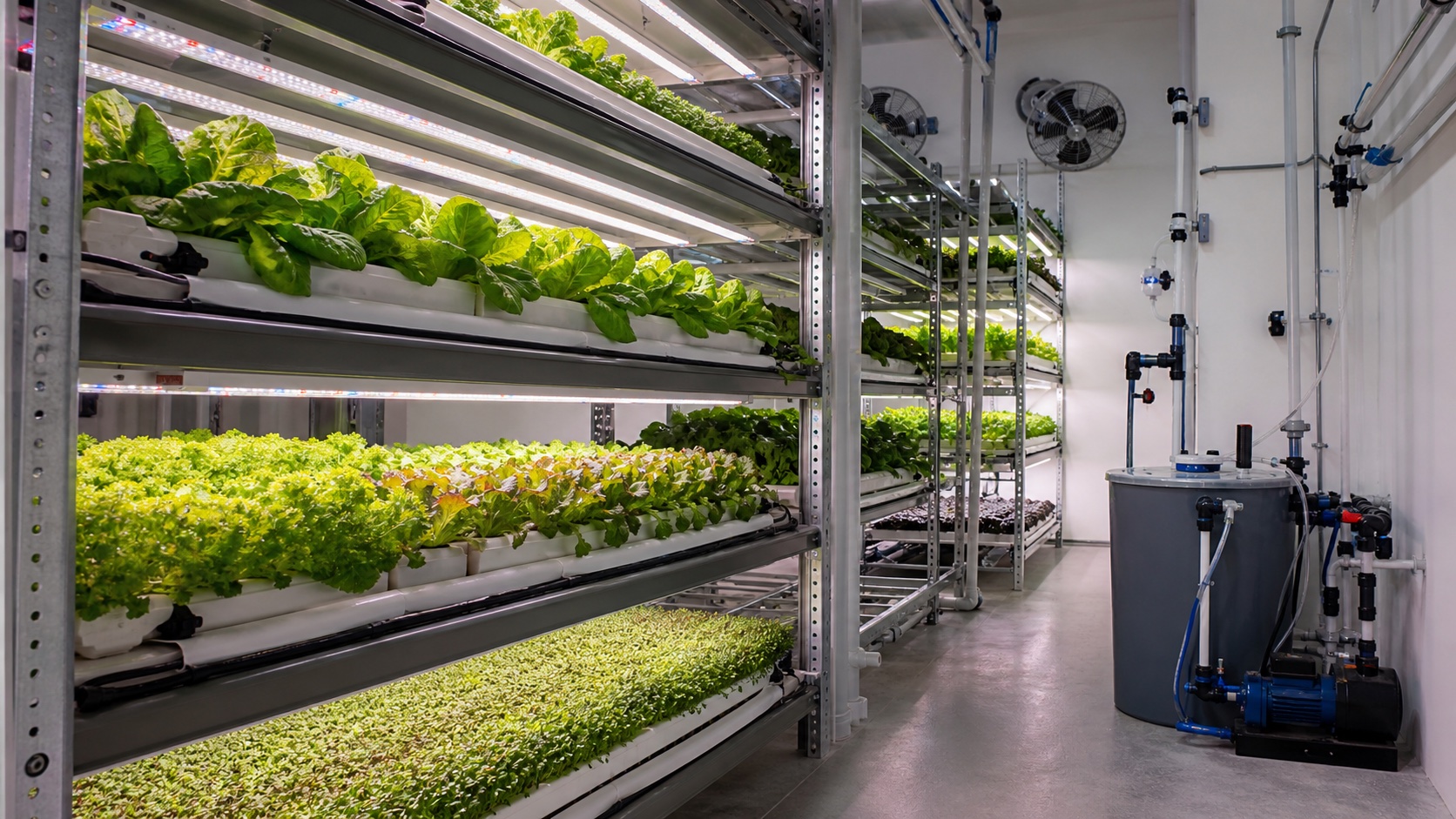

Вертикальная ферма — не один стеллаж с лампами, а связанная инженерная система. Растениям одновременно нужны равномерный свет, подготовленный питательный раствор, стабильный микроклимат, движение воздуха, измерения, санитарный режим и защита от отказов.
Из чего складывается вертикальная ферма
Cornell University определяет controlled environment agriculture как сочетание растениеводческих и инженерных методов. Это важная оговорка: оборудование нельзя подбирать отдельно от биологии культуры. Салату, базилику, микрозелени, рассаде и клубнике нужны разные высота яруса, плотность посадки, световой режим, питание и трудозатраты.
Домашний или учебный модуль
Один-два яруса позволяют отработать полив, свет и измерения. Даже здесь нужны защита от протечки, дренаж, безопасная электрика и доступ для мойки.
Коммерческая ферма
К базовым узлам добавляются HVAC, осушение, дозирование, журналирование, санитарные зоны, резервирование, склад расходных материалов и регламент действий при аварии.
Полный чек-лист оборудования
| Подсистема | Что входит | Что рассчитывают | Типичный риск |
|---|---|---|---|
| Стеллажи | Рамы, полки, крепления, регулируемые опоры | Полную нагрузку с водой, доступ и высоту растения | Перегрузка, коррозия, неудобная уборка |
| Посадочные модули | Лотки, каналы, крышки, горшки или маты | Шаг посадки, уклон, слив и пищевую совместимость | Застой воды и неравномерный поток |
| Освещение | LED-светильники, подвесы, драйверы, управление | PPFD, равномерность, фотопериод и электрическую мощность | Засветка краёв, перегрев, неверная высота |
| Вода и питание | Бак, помпы, трубы, фильтр, арматура, возврат | Расход, напор, объём бака и скорость обновления | Сухой ход, засор, протечка, смешение концентратов |
| Контроль раствора | pH-, EC- и температурные приборы, калибровочные растворы | Диапазон культуры, частоту измерений и обслуживания | Дрейф датчика и решения по некалиброванному прибору |
| Климат | Вентиляция, циркуляция, охлаждение, обогрев, осушение | Тепловую и влаговую нагрузку, распределение воздуха | Конденсат, перегрев и разные зоны по ярусам |
| Автоматика | Таймеры, контроллер, датчики, журнал и оповещения | Сценарии управления, допустимые пределы и задержки | Автоматизация без аварийного режима |
| Безопасность | УЗО, заземление, защита кабелей, поддоны, датчики протечки | Линии питания, селективность защиты и пути воды | Соседство воды и незащищённой электрики |
| Санитария | Моечный инвентарь, ёмкости, фильтрация, зона хранения | Маршруты чистого и грязного, периодичность мойки | Биоплёнка, перенос проблемы между циклами |
Примеры оборудования из каталога
Lumatek ATS 200W PRO — пример LED-светильника
Hailea HX-2000 — пример циркуляционной помпы
Bluelab OnePen — контроль раствора
SJ Extractor 350 — пример управляемой вентиляции
Стеллажи, лотки и доступ к растениям
Полезная площадь вертикальной фермы — сумма площадей всех освещаемых ярусов, а не площадь пола помещения. Однако добавлять полки бесконечно нельзя: каждый ярус увеличивает световую, тепловую, влаговую и сервисную нагрузку.
- Несущая способность: учитывают массу рам, лотков, растений и максимального объёма воды. Расчёт выполняют с запасом и проверяют крепление к основанию.
- Материалы: поверхности должны выдерживать влажность и регулярную мойку; необработанная древесина и труднодоступные полости усложняют санитарный режим.
- Эргономика: оператор должен видеть корни, снимать лоток, чистить слив и менять светильник без демонтажа половины стеллажа.
- Удержание воды: поддоны и организованный слив не дают одной протечке залить нижние ярусы и электрику.
- Высота: оставляют место для взрослого растения, светильника, подвеса, труб и воздушного зазора.
Освещение: важны не ватты сами по себе
Для выбора света используют фотосинтетические показатели и карту равномерности. PPF описывает поток фотонов от светильника, PPFD — плотность потока на поверхности растений, а PPE — эффективность преобразования электрической мощности в фотосинтетический свет. Требуемые значения зависят от культуры, стадии и фотопериода.
| Параметр | Что показывает | Как применяют | Чего не делать |
|---|---|---|---|
| PPFD | Сколько фотонов попадает на единицу площади за секунду | Измеряют сеткой по всей полке на высоте листьев | Оценивать ярус по одной точке в центре |
| Равномерность | Насколько края и центр получают одинаковый свет | Корректируют число, шаг и высоту светильников | Компенсировать тёмные края пересветом центра |
| Фотопериод | Продолжительность светового дня | Настраивают по культуре и стадии | Увеличивать часы без учёта суточной дозы света |
| PPE | Эффективность светильника в мкмоль/Дж | Сравнивают модели вместе с картой PPFD и условиями | Считать эффективность гарантией подходящей геометрии |
NFT, DWC, капельный полив или аэропоника
Нет системы, которая автоматически лучше всех. Выбор зависит от культуры, масштаба, допустимой сложности и того, сколько времени есть до повреждения растений при остановке насоса.
| Система | Подходит | Ключевые узлы | Главный риск |
|---|---|---|---|
| NFT | Салаты и компактная зелень | Каналы с уклоном, бак, помпа, распределение и возврат | Корни быстро остаются без воды при остановке потока |
| DWC / плавающая платформа | Листовая зелень и рассада | Бассейн или ёмкость, аэрация, контроль температуры | Проблемы кислорода и температуры большого объёма раствора |
| Капельный полив в субстрат | Травы и плодовые культуры | Эмиттеры, фильтр, дренаж, сбор или утилизация стока | Засор капельниц и неравномерный полив |
| Аэропоника | Проекты с отработанным распылением и резервом | Форсунки, давление, фильтрация, короткие циклы и автоматика | Засор или отказ быстро оставляет корни без влаги |
Аэропоника не исключает корневые болезни, а замкнутый контур может распространить проблему между растениями. В любой рециркуляционной системе важны чистая исходная вода, доступ к корням, мойка, фильтрация и регламент замены или обработки раствора.
Растворный узел и измерения
Гидропоника означает выращивание без почвы с растворёнными питательными элементами. Утверждение, что вертикальной ферме «не нужны удобрения», неверно: растение должно получать все необходимые элементы из раствора или субстрата.
Минимальный растворный узел
Непрозрачный бак с крышкой, помпа подходящего расхода и напора, фильтр, арматура, обратная линия, возможность слива и мойки. Концентраты смешивают по инструкции производителя и не соединяют в неразбавленном виде.
Что измеряют
pH влияет на доступность элементов, EC помогает контролировать общую концентрацию растворённых солей, температура раствора влияет на корни и растворённый кислород. Приборы регулярно очищают и калибруют.
Баланс одного яруса: куда уходят свет и вода
Вертикальная ферма — не набор независимых устройств: каждый вход создаёт нагрузку для следующей подсистемы.
вода транспирируется
биомасса растёт
свет · поток · T/RH · pH/EC
сопоставляет измерение и уставку
убирают тепло и влагу, регулируют подачу
Климат, влажность и движение воздуха
USDA ARS называет контроль влажности через HVAC одной из главных технических и энергетических задач вертикальной фермы. Растения испаряют воду, а свет и оборудование выделяют тепло. Обычная вытяжка не всегда способна одновременно удерживать температуру и удалять влагу.
- HVAC: рассчитывают по теплу и влаге при максимальной биомассе, а не по пустой комнате.
- Осушение: выбирают по фактической влаговой нагрузке и рабочей температуре.
- Циркуляция: воздух должен проходить через каждый ярус без сильного пересушивания растений.
- Датчики: размещают в нескольких характерных точках, потому что верх, низ, центр и край стеллажа могут отличаться.
- CO₂: обогащение рассматривают только для управляемого закрытого объекта после расчёта света, вентиляции, безопасности и экономики; это не базовый аксессуар для домашнего стеллажа.
Автоматика должна видеть отказ
| Что контролировать | Обычный датчик | Событие | Безопасная реакция |
|---|---|---|---|
| Полив | Поток, давление, ток помпы | Помпа включена, но потока нет | Остановить цикл, сообщить оператору, включить резерв по утверждённому сценарию |
| Уровень бака | Минимальный и максимальный уровень | Опустошение или перелив | Запретить сухой ход или закрыть подпитку, поднять тревогу |
| Протечка | Точечный или кабельный датчик воды | Вода вне контура | Остановить подачу, сохранить критический воздухообмен, оповестить |
| Климат | Температура и относительная влажность по зонам | Выход за предел или расхождение ярусов | Перейти на безопасный режим и проверить HVAC, а не только менять уставку |
| Раствор | pH, EC, температура | Резкий скачок или дрейф | Проверить прибор контрольным измерением до автоматической коррекции |
| Электропитание | Реле контроля сети и состояние ИБП | Пропадание фазы или питания | Сохранить контроллер и связь, запустить предусмотренный аварийный план |
Электрика, санитария и резервирование
Вода и электричество должны быть физически разведены. Розетки и соединения не размещают под трубами, кабели защищают от капель и механических повреждений, линии рассчитывают по фактической нагрузке. Заземление, УЗО, автоматы и степень защиты оборудования подбирает квалифицированный специалист по действующим нормам.
- отделите чистые расходные материалы от использованных лотков и инструмента;
- предусмотрите слив, мойку и сушку каждого элемента без скрытых полостей;
- ведите журнал калибровки приборов, мойки, замен фильтров и инцидентов;
- держите запас критических мелких компонентов: помпа, предохранитель, датчик, шланг и фитинги;
- проверьте, сколько времени культура выдержит без света, полива, аэрации и климата;
- для коммерческого объекта заранее определите связь, резервное питание и ответственного за тревогу.
Как запустить пилот до масштабирования
- Выберите одну культуру и сорт. Зафиксируйте длительность цикла, целевую массу и требования к качеству.
- Соберите один репрезентативный ярус. Он должен повторять будущую геометрию, свет, полив и воздухообмен.
- Снимите карту света. Измерьте всю площадь на высоте листьев, а не только центр.
- Проверьте гидравлику. Измерьте расход в начале и конце линии, протестируйте слив и остановку помпы.
- Нагрузите климат. Оценивайте помещение при взрослой биомассе и полном фотопериоде.
- Настройте журнал. Записывайте pH, EC, температуру раствора, климат, потребление воды и электричества, труд и потери.
- Проведите аварийные тесты. Без растений или в безопасный момент имитируйте пропадание потока, протечку, отключение питания и обрыв датчика.
- Посчитайте себестоимость. Учитывайте энергию, труд, семена, питание, воду, упаковку, брак, уборку, амортизацию и логистику.
- Подтвердите сбыт. Производительность имеет смысл только вместе с реальной ценой и регулярным спросом.
- Масштабируйте после нескольких стабильных циклов. Один удачный урожай ещё не доказывает воспроизводимость системы.
карта PPFDбаланс тепла и влагирабочая точка помпыpH и ECзащита от протечкижурнал аварий
